59 Сетевые устройства — консоль, KVM и питание

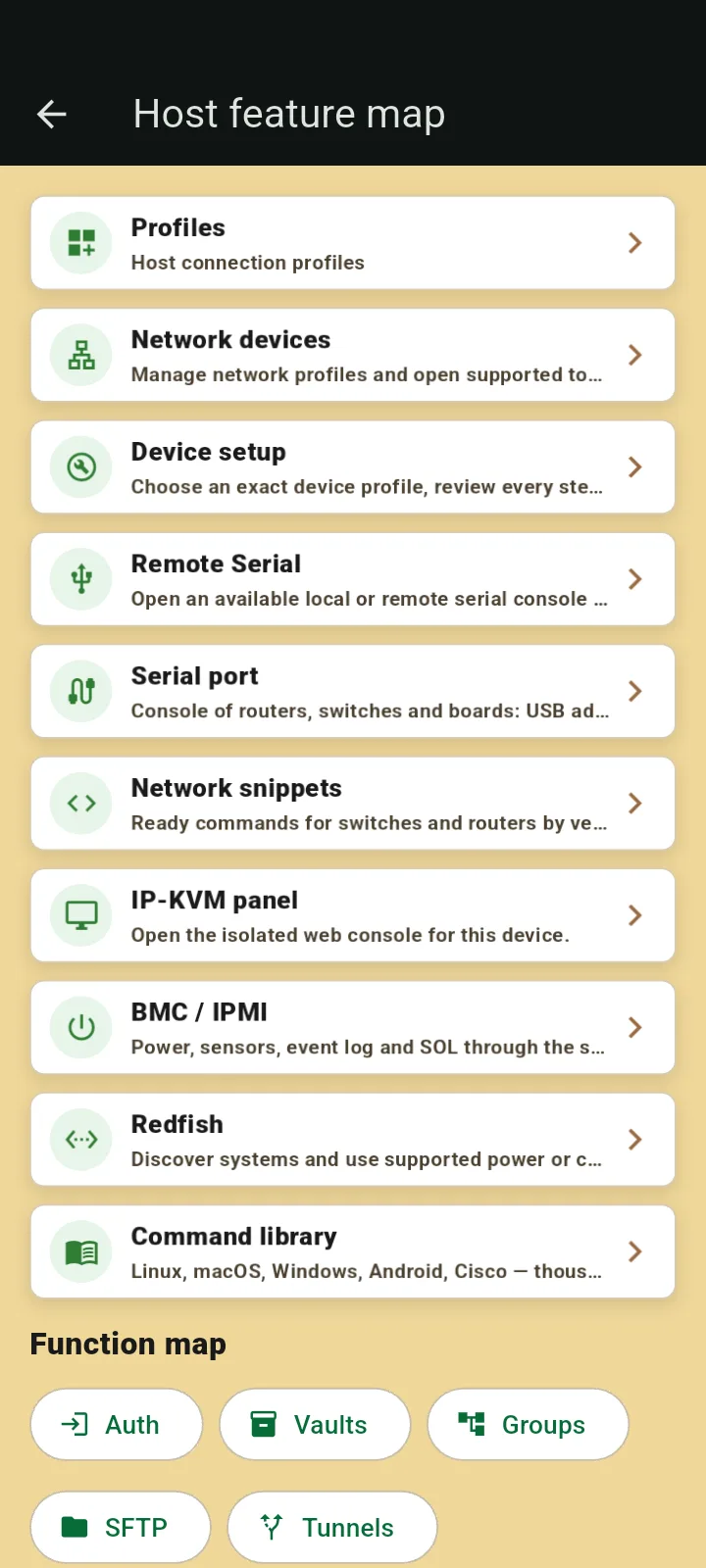

ГДЕ ОТКРЫТЬХосты → «Карта функций хостов» → сетевые карточки

В «Карте функций хостов» сетевые карточки собирают инструменты для роутеров, коммутаторов, плат и серверов: последовательные консоли, готовые команды по производителям, изолированную веб-консоль IP-KVM и управление питанием через BMC или Redfish. Каждая карточка открывается одним касанием. Карточки питания и консоли сначала просят выбрать устройство и его канал управления.

Сетевые устройства

Управление сетевыми профилями и вход в доступные инструменты. Каждое устройство строится на сохранённом хосте, хранит каналы управления и открывает доступные действия.

1. Откройте «Хосты», затем «Карту функций хостов» и коснитесь карточки «Сетевые устройства».
2. Нажмите «Добавить устройство» и выберите хост в списке «Выберите хост».
3. На карточке устройства нажмите «Добавить канал управления» и задайте канал: BMC / IPMI через SSH, Serial через SSH, PTY консольного сервера, Serial по raw TCP, панель KVM или Redfish.
4. Доступные действия появляются кнопками под устройством. Значок «Обновить» вверху перечитывает список.

Удалённый Serial

Открывает доступный локальный или удалённый последовательный канал устройства и показывает его консоль. Нужен, когда консоль идёт напрямую по raw TCP, через промежуточный SSH-хост или через консольный сервер (PTY).

1. В карте функций коснитесь «Удалённый Serial». Сверху появится карточка функции с подсказкой «Выберите устройство ниже — функция откроется в его карточке».
2. Выберите устройство с последовательным каналом. Если устройства ещё нет, нажмите «Добавить устройство».
3. Нажмите кнопку «Удалённый Serial» на карточке устройства.
4. Откроется консоль с заголовком «Удалённый Serial · имя хоста». Для выхода нажмите «Закрыть».

Последовательный порт

Прямая консоль роутеров, коммутаторов и плат через USB-переходник. Поддерживаются CDC-ACM, CH340, CP210x, FTDI; на телефоне — через OTG, на ПК — COM-порты и /dev/tty*.

1. Подключите USB-переходник (на телефоне — через OTG-кабель).
2. В карте функций коснитесь «Последовательный порт».
3. Выберите порт в списке. Если портов нет, показано «Порты не найдены — подключите переходник (на телефоне — через OTG)».
4. Задайте «Скорость, бод», «Биты данных», «Стоп-биты», «Чётность» и «Управление потоком».
5. Нажмите «Подключить». Значок «Обновить» перечитывает список портов.

Сетевые сниппеты

Каталог готовых команд для коммутаторов и роутеров, сгруппированных по производителям.

1. В карте функций коснитесь «Сетевые сниппеты».
2. Сузьте список фильтрами «Производитель» и «Задача» или воспользуйтесь поиском.
3. Выберите команду. При несовпадении вендора видна пометка «Другой производитель».
4. Нажмите «Копировать» или «Вставить в терминал». Перед вставкой приложение показывает окно «Проверьте команды».
5. Если каталог открыт без устройства, «Вставить» отправляет команду в активную подключённую вкладку терминала; если её нет — предложит «Выбрать устройство».

Панель IP-KVM

Изолированная веб-консоль устройства: клавиатура, видео и мышь через сохранённый контроллер IP-KVM.

1. В карте функций коснитесь «Панель IP-KVM» и выберите устройство с каналом KVM.
2. Нажмите «Открыть изолированную панель». Пока панель готовится, видно «Подготовка изолированной панели…».
3. Переходы за пределы сохранённого контроллера заблокированы. При ошибке видно «Не удалось открыть панель IP-KVM».
4. Если настроен канал KVM API, ниже доступно управление питанием ATX: «Включить питание», «Выключить питание», «Жёстко выключить» и «Перезапустить». Без такого канала показано «Для управления ATX настройте канал KVM API».

BMC / IPMI

Питание, датчики, журнал событий и консоль SOL через сервисный контроллер (BMC) по сохранённому каналу SSH.

1. В карте функций коснитесь «BMC / IPMI» и выберите устройство с BMC-каналом.
2. Экран сразу показывает состояние питания: «Питание включено», «Питание выключено» или «Состояние питания неизвестно».
3. Кнопки «Включить питание», «Выключить питание» и «Перезапустить» требуют подтверждения в окне «Подтвердите действие».
4. «Датчики» и «Журнал событий» выводят данные контроллера текстом; его можно выделить и скопировать.
5. «Консоль SOL» открывает последовательную консоль по сети с заголовком «Консоль SOL · имя хоста».

Redfish

Обнаружение систем и действия питания или консоли по стандарту Redfish.

1. В карте функций коснитесь «Redfish» и выберите устройство с каналом Redfish.
2. Экран находит системы устройства. Если их нет, показано «Системы не найдены».
3. Для каждой системы видно имя и состояние питания: включено, выключено, включается, выключается или неизвестно.
4. Кнопки «Включить питание», «Выключить питание» и «Перезапустить» доступны, если система разрешает такое действие, и требуют подтверждения.
